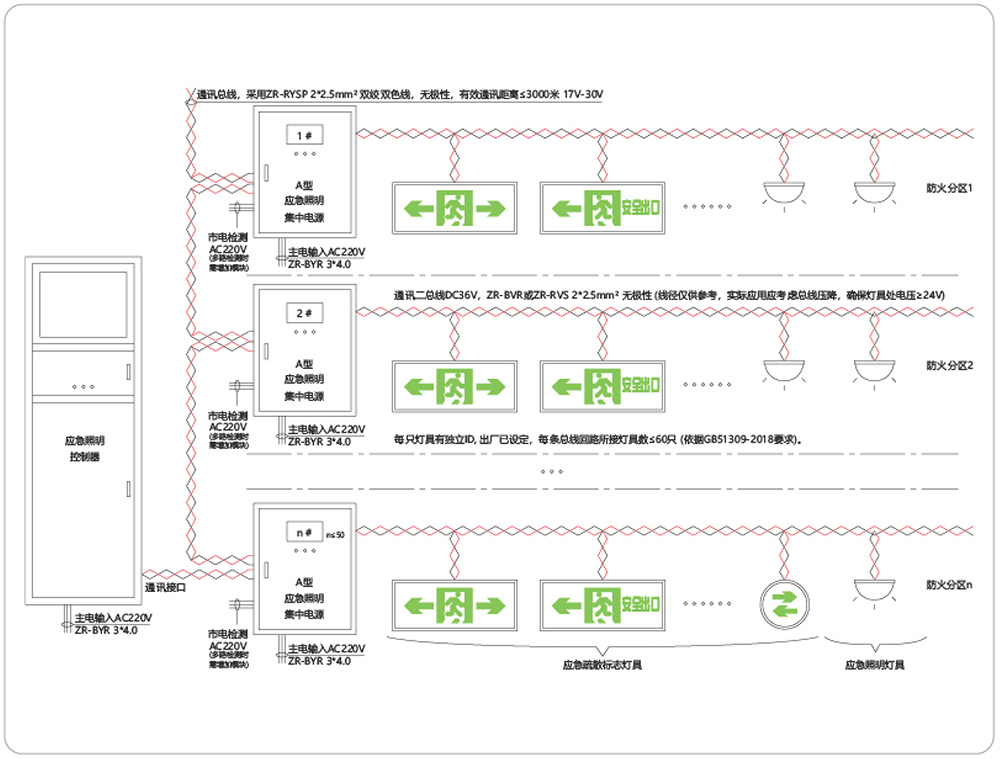

系统组成图 System Composition Diagram

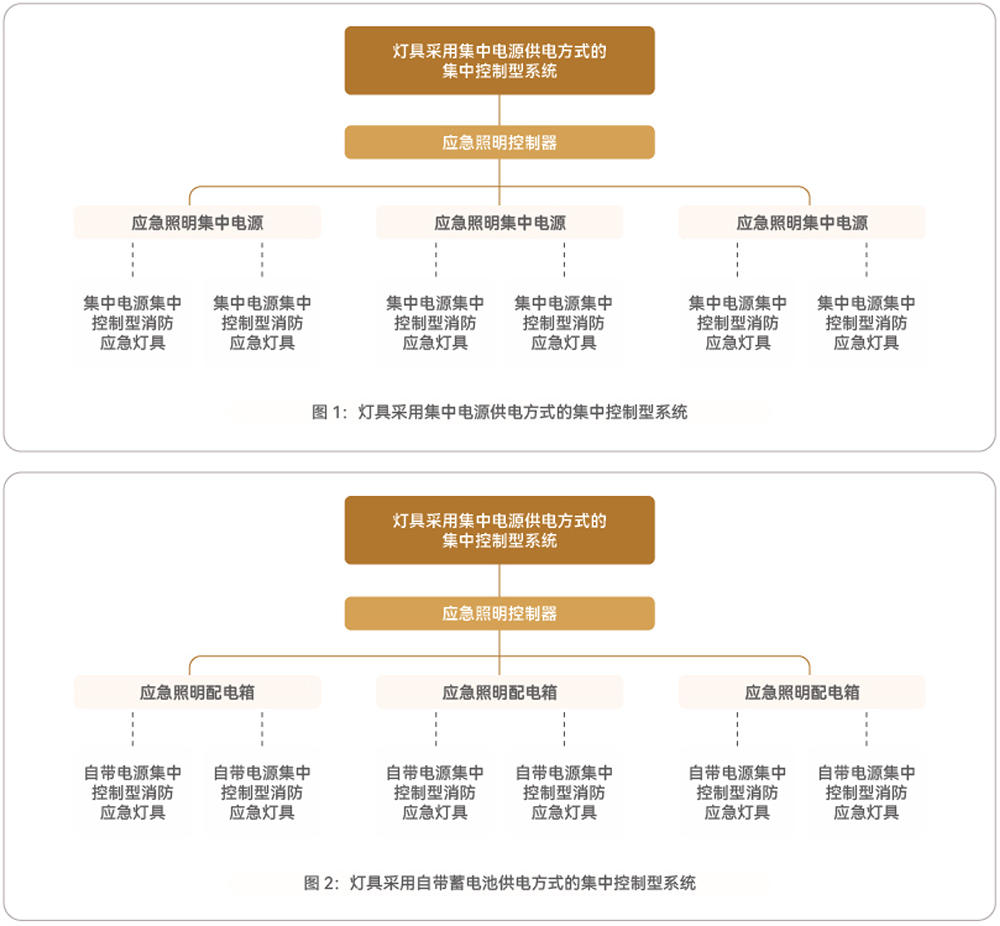

按照灯具蓄电池电源供电方式的不同，集中控制型消防应急照明及疏散指示系统(以下简称“集中控制型系统”)的组成分为两种不同的方式:灯具采用集中电源供电方式时，系统由应急照明控制器、集中电源集中控制型消防应急灯具、应急照明集中电源等系统部件组成，系统组成见图1;灯具采用自带蓄电池供电方式时，系统由应急照明控制器、自带电源集中控制消防应急灯具、应急照明配电箱等系统部件组成，系统组成见图2。

概述Overview

智能消防应急照明和疏散指示系统是利用智能网络技术，将建筑内的所有消防应急标志灯、消防应急照明灯组成一个智能网络系统在火灾发生时，可根据火灾发生的地点和烟雾蔓延方向，以及安全门开启状况等，经过系统内软件的数学计算所生成的疏散方案智能地为建筑内不同地点的人群指示最佳逃生路线最大限度地避免伤亡，是目前世界最先进的公共建筑区域应急逃生指示系统。

工作原理 Working Principle

与火灾警报系统联动，由火灾报警探头检测火灾发生点及烟雾蔓延方向，并作为逃生系统的输入信息，由系统对信息进行分析处理最后智能控制消防应急标志灯的指示方向，以及应急照明灯的开启，帮助建筑内的人群实时地选择最佳逃生路线控制器平时通过网络实时监控各个终端实时报告设备故障，方便设备维护;在险情发生时，根据火灾报警系统提供的火灾位置信息，自动计算出最佳疏散方案，并控制到每个终端，照明灯类智能终端自动打开照明灯，为现场提供照明;标志灯类智能终囊正确指示出安全的逃生方向，指导现场逃生人员尽快安全敞离现场，同时打开语音广播信息，指导受困人员有条不紊撒离现场。智能终端对关键部件的实时监测，包括光源、通讯等关键技术参数进行实时的监测，并上报控制器，用以确保智能终端的良好运行。控制器软件主要用来管理设备数据，自动分配终端通信地址，发布险情信息，根据现场实际情况制定最优逃生路径，定期打印维护报表等。

系统组成System Composition

智能消防疏散指示系统包括智能终端(智能消防应急照明灯、智能消防应急标志灯、智能消防应急地埋灯)应急照明控制器、消防应急灯具专用应急电源，应急照明分配电装置和传输网络。

为何用该产品 why Use This Product

随着时代的发展，现在的建筑越来越高，内部结构越来越复杂，人员密集度也越来越大，在火灾或者紧急情况下，传统的消防应急标志灯已经无法安全准确地指导建筑内部人员的疏散。传统消防应急标志灯的致命缺陷，就是它只能指示一个固定的逃生方向，一般是指向最近的安全门，但火灾发生地点是随机的，如果是指示的前方发生火灾怎么办?如果指示的前方正是烟雾蔓延过来的方向怎么办?如果指示前方的安全门由于故障而不能自动开启怎么办?如果建筑内的消防应急灯在平时没有方便的维护管理系统，没能及时维护，在危急时出现故障怎么办?如果人群在慌乱时看不清消防应急灯怎么办?这些情况几乎在每次火灾时都会出现，所以目前所应用的传统消防应急灯有很大的局限性，如果我们设想，有一种智能逃生指示系统能在火灾发生和蔓延时，用光和声音，实时地为建筑内不同地点的人群指示出最佳安全逃生路线，必将会最大限度地减少人员的伤亡，那正是我们TAIAN智能消防疏散指示系统可以解决的问题。

传统产品缺陷 Defects ofTraditional Products

传统消防应急标志灯是固定地指示一个逃生方向，由于火灾发生地点的不确定性，传统消防应急标志灯经常会将人群指向火灾的发生点，或者指向烟雾蔓延过来的方向，往往会造成更大的人员伤亡。固定指示会出现指向没有开启的安全门，当人们逃生到故障安全门时才发现没有开启。在平时，无法进行实时智能维护管理，在出现危急状况时消防应急灯具可能已经失效，不能起到应急指示和照明功能。

日常维护必须要求维护人员到现场，但由于管理的问题往往会出现检查不及时和漏检等问题。传统消防应急灯具没有语音提示，闪烁等功能，在危急时，不能外加声光来加强逃生指示效果。在有恐怖袭击时，不能帮助建筑内人群远离危险区域，及时疏散人群。

系统主要功能Main System Functions

消防联动Fire Alarm Linkage

系统在正常情况下，与火灾报警系统保持连接，时刻准备接收火灾报警联动信号，在收到火灾报警信号后，系统会自动进入智能应急指示模式，控制建筑内所有消防应急标志灯和消防应急照明灯的工作状态，生成最安全的疏散方案。

日常监视Daily Monitoring

在正常情况下，智能消防疏散指示系统及现场设备(智能应急标志灯、智能应急照明灯)均处于被监视状态。在控制器的主机显示器上可以监视每一个现场设备的工作状况，以及控制器与每一个智能终端的通讯状态。控制器上的状态指示灯监视控制器的工作状态。

人工干预Manual Intervention

在需要人工干预应急逃生指示时，系统可以人为进入人工干预模式在控制器上控制任一个或任一楼层的消防标志灯指示方向，或控制开启和关闭消防应急照明灯，这在恐怖袭击或其它需要疏散人群时使用，也可以在火灾发生时使用。

产品应用Product Application

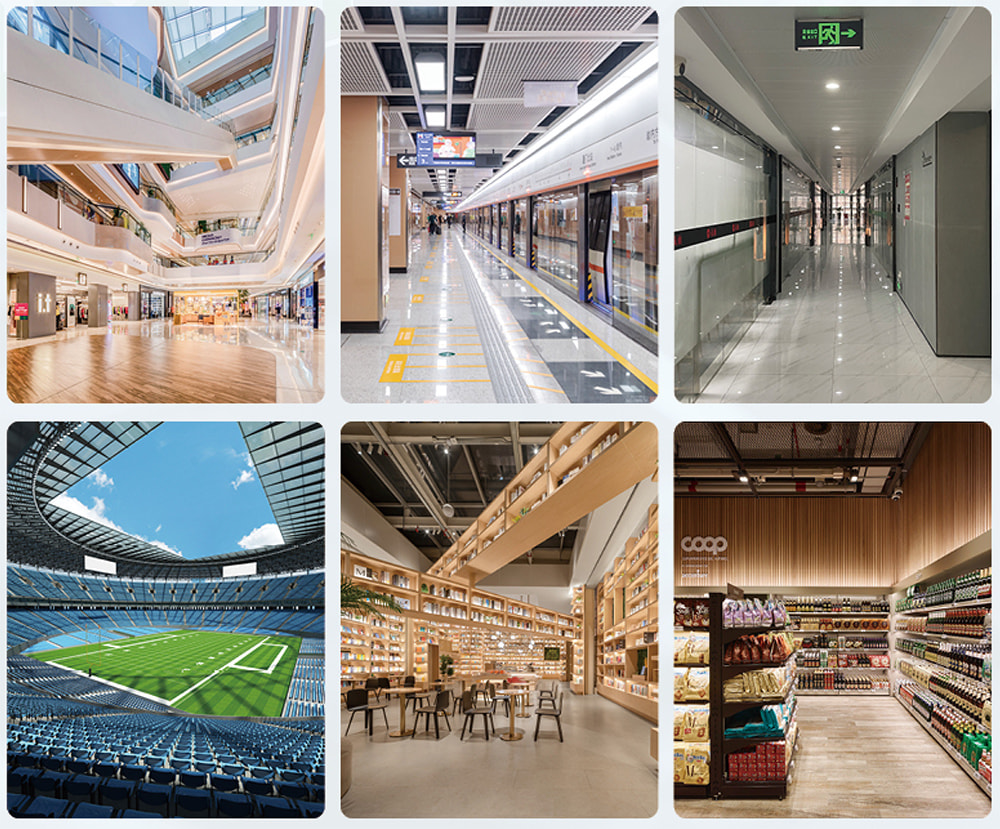

政府公共设施，大型楼盘建筑，住宅，写字楼，地铁，机场，客运站，码头，体育场馆，剧院，展览馆，图书馆，大型商场，大型连锁超市等。

全智能自动生成逃生逻辑 Fully Intelligent Automatic Escape Logic Generation

特别优点Special Advantages

| 相当于系统内有无数个疏散方案，并且自动生成，有别于预案型系统只能人为设计几种疏散方案;

| 系统在收到多个报警探头火灾信号后，可以计算火灾蔓延方向.进而自动调整生成新的疏散方案;

| 可以保证每个标志灯正确指示方向，尤其在防火分区附近和数千个应急灯大型系统应用时;

| 有别于预案型系统，无须二次软件开发，可随时调整报警系统探头布置;

| 极快速系统调试;

| 无人工设计疏散方案的局限，在数干个应急灯大型系统时，人工设计疏散方案已经成为不可能。

无干扰设计Interference-Free Design

| 系统采用无干扰AD(Anti-Disturbing)设计，摆脱传统 R5485通讯方式，系统通讯极其稳定;在电网干扰最严重的工程安装阶段，能有效保证系统稳定工作。

防错接设计Mismating Prevention Design

| 在电源线与信号线错接时，保证灯具不会烧坏;

| 提高工程安装速度，降低工程安装成本;
