产品概述

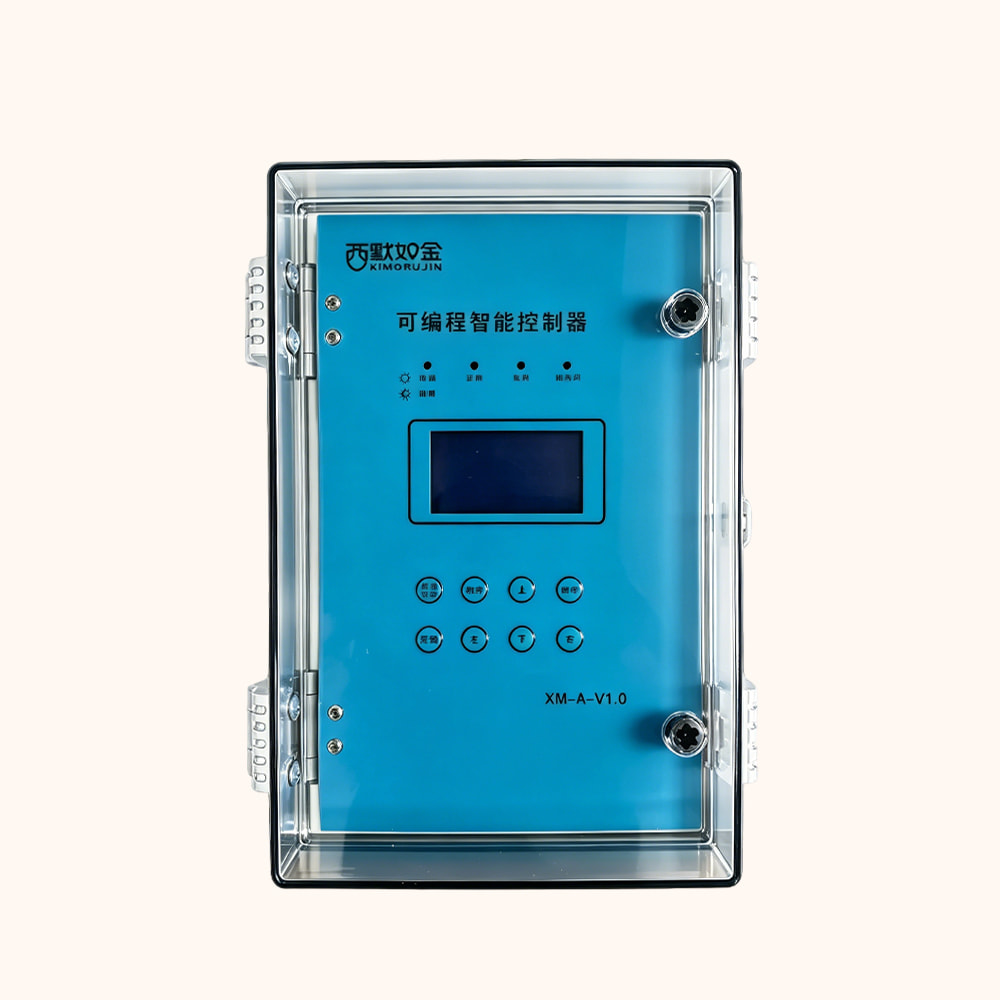

自清洗过滤器控制箱是配套自清洗过滤器的专用电气控制设备，可自动管控清洗、排污全过程，适配多种过滤器，支持多种清洗触发逻辑，安装调试简单，广泛应用于多领域过滤系统。

核心功能

自动清洗触发：支持压差、定时两种触发方式，可灵活切换或组合使用。
全流程自动管控：从启动清洗到恢复过滤状态，全流程自动完成，无需人工干预。
故障报警与保护：实时监测故障，触发后自动切断回路并输出报警信号，避免设备损坏。
手动操作模式：预留手动档位，方便调试、检修及特殊工况干预。

主要组成部件

部件名称	作用说明
核心控制模块	存储控制逻辑，接收信号，输出指令，是运算核心。
动力执行器件	负责供电，实现过载、短路保护。
信号采集部件	采集压差信号，作为清洗触发依据。
人机交互部件	方便查看状态、修改参数、手动操作。
箱体外壳	阻挡粉尘、水汽，适应不同安装环境。

工作流程

1、正常过滤阶段
设备正常过滤，控制箱实时监测，排污阀关闭，清洗机构待机。
2、清洗触发阶段
压差达上限或计时结束，触发自清洗流程。
3、清洗执行阶段
启动清洗电机清洁滤网，打开排污阀排杂质。
4、复位阶段
清洗结束，停止电机，关闭排污阀，恢复过滤状态。

选型与安装注意事项

选型需匹配过滤器电机功率、阀门类型，根据环境选防护等级与材质，室外建议用 IP66 的 PC 塑料箱体。
安装在靠近过滤器、通风干燥、便于操作维护处，避开高温、潮湿、腐蚀区域。
接线后先测试手动模式，确认正常后切换自动模式，调整参数。

日常维护

定期检查接线、清理积尘、测试报警功能，每 3-6 个月检查一次。
